Eenvoudige integratie

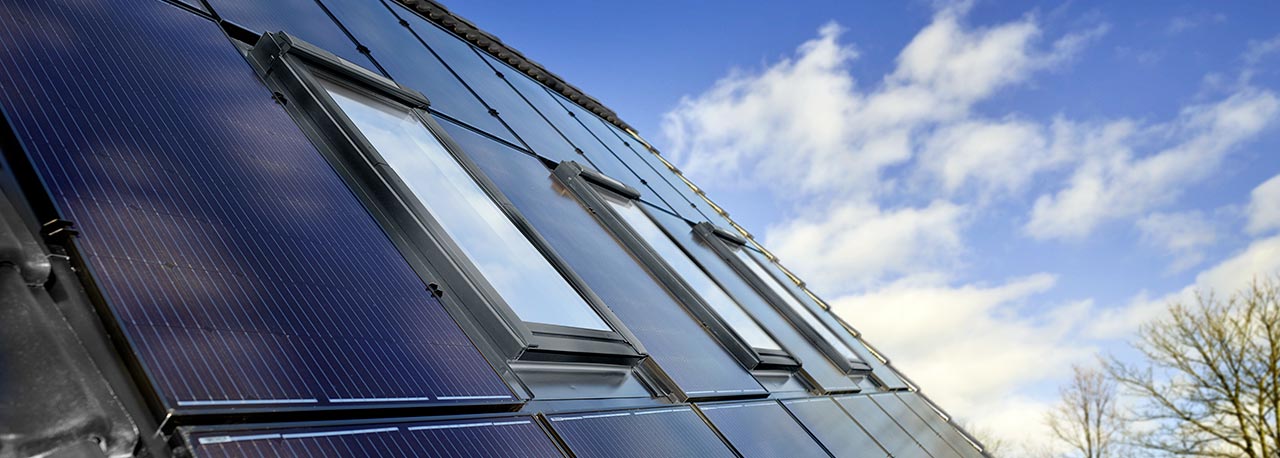

De VELUX Solar Integrator is een speciaal ontwikkeld gootstuk dat VELUX dakramen naadloos verbindt met diverse indak zonnepaneelsystemen. Deze oplossing zorgt ervoor dat het dakraam perfect past binnen het zonnepaneelgrid, dankzij een eenvoudige, snelle, veilige en naadloze montage.

Om een optimale positionering van zowel de zonnepanelen als het VELUX dakraam te garanderen, is het ontwerp van de unieke en innovatieve zijdelen voorzien van tot 25 mm zijdelingse flexibiliteit. Dit maakt het eenvoudiger om een hoogwaardig eindresultaat te realiseren in minder tijd.

Montage van een VELUX dakraam in het GSE indak-systeem

Montage van een VELUX dakraam in het Clearline fusion indak-systeem

Productassortiment

Elke BIPV-leverancier hanteert verschillende afmetingen voor zonnepanelen. Om er zeker van te zijn dat je de juiste VELUX producten ontvangt,  raden we aan om vooraf contact op te nemen met de BIPV-leverancier voordat je het VELUX dakraam en het Solar Integrator gootstuk bestelt.

Je kunt ervoor kiezen om het dakraam als individuele oplossing te installeren met de Solar Integrator ODL, of meerdere dakramen te combineren met de Solar Integrator OKL.

De VELUX oplossing is beschikbaar in twee kleuren (grijs en zwart) en zeven verschillende afmetingen, waardoor deze eenvoudig te integreren is in de meest voorkomende zonnepaneelsystemen.

Montage mogelijkheden

• Solar Integrator ODL: voor montage van één dakraam
• Solar Integrator OKL: voor  montage van twee gekoppelde dakramen, met een koppelafstand van 100–160 mm

Standaardkleuren

• Grijs aluminium (productcode: 2000)
• Zwart aluminium (productcodes: 0500, 2500, 2521M)

Voor meer informatie neem je contact op met onze klantenservice.

Maatcodes en afmetingen

Buitenwerkse maten (bxH) in mm

Uitleg productcoderingen

• ODL 0500
  Solar Integrator in zwart aluminium voor de montage van één VELUX dakraam in een indak zonnepaneelsysteem.
• ODL 2000
  Solar Integrator in grijs aluminium voor de montage van één VELUX dakraam in een indak zonnepaneelsysteem, inclusief waterkerend manchet (BFX) en isolatieframe (BDX).
• ODL 2500
  Solar Integrator in zwart aluminium voor de montage van één VELUX dakraam in een indak zonnepaneelsysteem, inclusief waterkerend manchet (BFX) en isolatieframe (BDX).
• OKL 2521M
  Solar Integrator in zwart aluminium voor de montage van twee gekoppelde VELUX dakramen met een koppelafstand van 100–160 mm, inclusief waterkerend manchet (BFX) en isolatieframe (BDX).

De inbouw- of principedetails voor veel VELUX producten zijn ook terug te vinden in de Archidat Bouwformatie  database.

Hoe te bestellen

Je kunt VELUX dakramen en VELUX Solar Integrators bestellen bij VELUX dealers.
De zonnepaneelsystemen en zijdelen zijn verkrijgbaar via de installatie-/ groothandel.
